Пожарная насосная станция Сервал-П — это насосная установка пожаротушения для повышения давления воды в системах водяного пожаротушения. Она применяется на гражданских и промышленных объектах, работает в составе спринклерных, дренчерных и других систем и подбирается под конкретные проектные параметры объекта. Такие установки изготавливаются под технические требования заказчика.

Где применяется Сервал-П

Сервал-П используют там, где по проекту нужно обеспечить подачу воды с требуемым давлением в системе пожаротушения. Подходит для дренчерных, спринклерных и других видов систем водяного пожаротушения.

Из чего состоит пожарная насосная станция

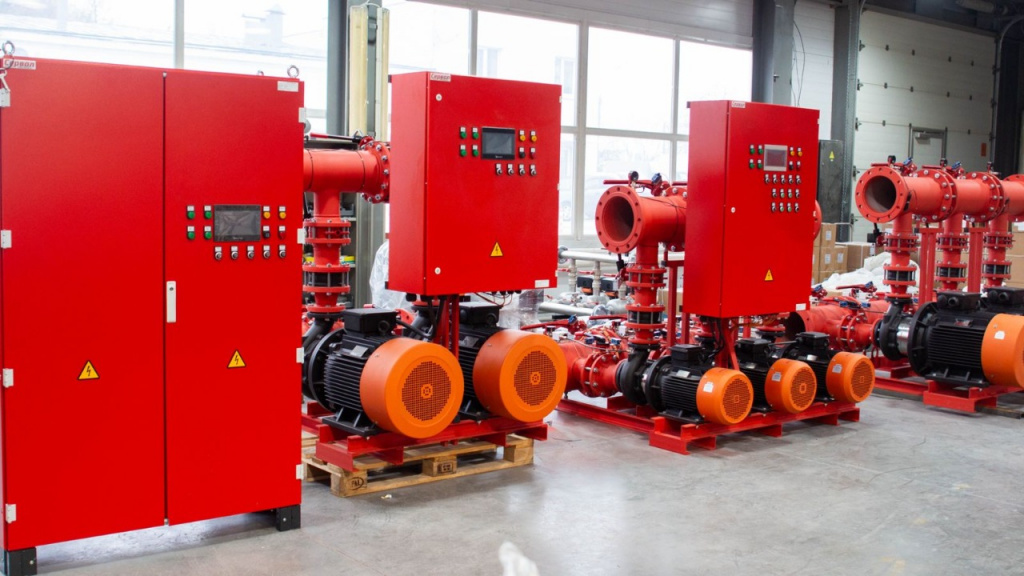

Состав конкретной станции зависит от исполнения, но базовое оснащение у Сервал-П единое: насосные агрегаты на общей раме, трубная обвязка, запорная арматура, обратные клапаны, КИПиА, шкаф управления и эксплуатационная документация. Установка поставляется как комплектная система, готовая к эксплуатации, со всей трубной обвязкой.

Насосные агрегаты

В составе станции предусматриваются основные и резервные насосные агрегаты.Установка может включать от одного до шести насосов, при этом один или два из них будут резервными. Точное количество основных и резервных насосов зависит от исполнения конкретной установки и проекта объекта.

Коллекторы, арматура и КИП

Станция включает приемный - всасывающий и напорный коллекторы, затворы и краны, обратные клапаны, манометры, реле давления и КИПиА. Комплектация может меняться в зависимости от исполнения и наличия комплектующих.

Шкаф управления и автоматика

Шкаф управления — ключевой узел пожарной станции. Он отвечает за прием сигнала «Пожар», запуск насосов, работу электрозадвижек, контроль состояния линий и оборудования, световую и звуковую сигнализацию, отображение параметров на панели, архив событий и передачу сигналов во внешние системы. Также имеется АВР, диспетчеризация через «сухие контакты», по интерфейсу RS-485 (протокол Modbus), а также цветная сенсорная панель оператора.

Опции под проект

Исполнение Сервал-П можно дополнить опциями под задачу объекта. В шкаф управления уже встроен АВР, управление электрозадвижкой, управление жокей-насосом, управление компрессором, исполнение с аналоговыми датчиками давления, а также разные варианты климатического исполнения шкафа. Дополнительно предусмотрен плавный пуск, уличное исполнение, дополнительная вентиляция шкафа, тепловая защита двигателя, контроль влажности и управление дополнительными задвижками, а также можно добавить кондуктометрический датчик сухого хода (при питании от резервуаров).

Как работает пожарная насосная станция Сервал-П

Сервал-П работает в двух режимах:

1 . по сигналу от охранно-пожарной сигнализации

Первый способ предпочтительнее для систем которые не находятся под давлением. К таким системам относятся обычно дренчерные и внутренний противопожарный водопровод.

2. по падению давления (при наличии жокей-насоса)

Второй способ используется для спринклерных систем пожаротушения, в том числе с установленными узлами управления.

Режимы работы

В ручном режиме насосы можно запускать и останавливать с панели управления. Этот режим нужен для проверки, обслуживания и отдельных операций при вводе в эксплуатацию. В автоматическом режиме станция работает по алгоритму пожаротушения и реагирует на входные сигналы без постоянного участия оператора. Режим блокировки пуска используют, когда необходимо исключить автоматический запуск, например на время обслуживания оборудования.

Шкаф управления также позволяет временно вывести любой насос из автоматической работы. Это важно при сервисе и ремонте: насос можно заблокировать, не нарушая общую логику работы станции. При этом система продолжает учитывать доступность остальных агрегатов.

Как происходит запуск станции

В автоматическом режиме Сервал-П получает сигнал на запуск в одном из трех вариантов:

• от падения давления в напорном трубопроводе;

• от внешнего сигнала «Пожар» в дренчерной системе;

• от ручного пуска с лицевой панели шкафа управления.

После получения сигнала станция не запускает насосы мгновенно, а переходит в режим задержки пуска. На панели управления отображается обратный отсчет до старта. Пуск можно остановить, восстановить, выполнить принудительно раньше времени или отменить. После окончания задержки станция переходит к алгоритму пожаротушения.

Работа с электрозадвижкой

Если в составе станции предусмотрена электрозадвижка, сначала шкаф управления подает команду на ее открытие. Это обязательный этап перед запуском насосов. Если за заданное время задвижка не открылась, станция формирует сигнал «Неисправность» и не продолжает алгоритм до тех пор, пока не получит подтверждение открытия.

Такая логика исключает ситуацию, когда насос запускается на закрытую линию с недостаточным количеством воды на всасывающей линии. Для объекта это важно и с точки зрения надежности, и с точки зрения корректной отработки пожарного режима.

Запуск основных насосов

После подтверждения открытия задвижки станция запускает основной насосный агрегат. Если основных насосов несколько, они запускаются последовательно, по алгоритму, который задан в шкафу управления. При этом станция не просто подает команду на пуск, а контролирует, вышел ли насос на рабочий режим.

Контроль работы выполняется по перепаду давления до и после насоса. Это позволяет определить, действительно ли агрегат отработал пуск и обеспечивает нужный результат, а не просто получил команду на включение.

Работа со спринклерной и дренчерной системой

Для дренчерной и спринклерной системы Сервал-П использует разную логику входного сигнала.

В дренчерной системе станция получает внешний сигнал «Пожар» и после этого переходит в режим задержки пуска (пожаротушения). Здесь для станции ключевым является корректный прием сигнала, отработка последовательности открытия арматуры и запуска насосов.

В спринклерной системе пуск станции связан с сигналом от датчика давления. Когда давление в системе падает ниже заданного уровня, станция воспринимает это как условие пуска и переходит в алгоритм пожаротушения. Для такой схемы в составе решения может предусматриваться жокей-насос. Его задача — поддерживать заданное давление в дежурном режиме и компенсировать небольшие утечки, чтобы основные пожарные насосы не запускались без необходимости.

Если спринклерная система заполнена воздухом, требуется установка водовоздушного спринклерного узла и компрессора. Шкаф управления имеет возможность управлять компрессором и поддерживать давление воздушной среде. За счет поддержания давления в водяной и воздушной средах достигается правильная работа узла управления. (прогони через гпт. Вставить вместо следующего абзаца)

Если в системе есть участок, который находится в дежурном режиме под давлением воздуха, в составе решения может использоваться компрессор. В этом случае шкаф управления может управлять не только насосной частью, но и соответствующей вспомогательной функцией.

Как станция контролирует выход на режим

После запуска насосного агрегата станция отслеживает повышения разности давления между всасывающей и напорной частью насоса. Для нее важно не только включить двигатель, но и подтвердить, что насос реально создает требуемый напор. Если за заданное время перепад давления в сторону до установленного значения не произошел, система фиксирует, что основной насос не вышел на режим, и переходит к запуску резервного

Резервный насос

Если основной насос не вышел на рабочий режим, оказался заблокирован или выведен из режима «Авто», шкаф управления отключает его и запускает резервный насос. Резервирование по насосам реализовано автоматически и является частью базовой логики станции.

Резервирование питания через АВР

Резервирование в Сервал-П реализуется не только по насосам, но и по электропитанию. Шкаф управления работает от двух независимых вводов. В нормальном режиме питание идет от основного ввода. Если параметры на основном вводе выходят за допустимые пределы — например, при неправильном чередовании фаз, обрыве фазы, асимметрии, повышенном или пониженном напряжении — шкаф отключает основной ввод и через заданную выдержку времени включает резервный.

Выдержка времени нужна для того, чтобы исключить лишние переключения при кратковременных провалах сети. После восстановления нормальных параметров на основном вводе шкаф возвращает питание на него без дополнительной задержки. Резервный ввод используется только в том случае, если его собственные параметры соответствуют норме.

Защитные функции в процессе работы

Во время работы станция контролирует не только гидравлику, но и состояние самой установки. Для насосов предусмотрены:

• защита от короткого замыкания;

• защита от аварийных режимов питающей сети;

• защита от сухого хода;

• защита от заиливания при длительном простое;

• для основных насосов — защита от перегрузки по току и тепловая защита двигателя при наличии соответствующих датчиков.

Защита от сухого хода может работать через реле давления или через датчики уровня в пожарной емкости. Защита от заиливания реализуется пробным пуском на короткое время после периода простоя. Это нужно, чтобы насосы не теряли работоспособность из-за длительного бездействия.

Диспетчеризация, индикация и архив событий

Шкаф управления не только запускает станцию, но и обеспечивает контроль ее состояния. Он формирует световую и звуковую сигнализацию режимов «Пожар» и «Авария», отображает состояние двигателей, датчиков и входных линий на панели оператора, передает сигналы в диспетчеризацию и хранит историю событий и ошибок.

Для интеграции в систему объекта могут использоваться сухие контакты, Ethernet с Modbus TCP/IP и RS-485 ModBus RTU. При подборе станции этот вопрос нужно определять сразу: какие сигналы требуются, как они должны передаваться и какая глубина диспетчеризации нужна на объекте.

Как завершается пожарный режим

Сброс пожарного режима происходит по сигналу отмены пуска, с лицевой панели шкафа управления или из системы диспетчеризации. После этого станция выходит из алгоритма пожаротушения в соответствии с заданной логикой управления.

Какие параметры важны при подборе

Для подбора Сервал-П обычно важны:

• тип объекта;

• тип системы пожаротушения;

• рабочая точка: расход и напор;

• количество основных и резервных насосов;

• требования к электропитанию и АВР;

• необходимость управления электрозадвижками;

• необходимость жокей-насоса;

• требования к диспетчеризации;

• условия размещения и климатическое исполнение;

• ограничения по габаритам и монтажу;

• питание от резервуара или от центрального трубопровода.

Но мы можем подобрать, если чего-то из списка нет.

Требования к монтажу и вводу в эксплуатацию

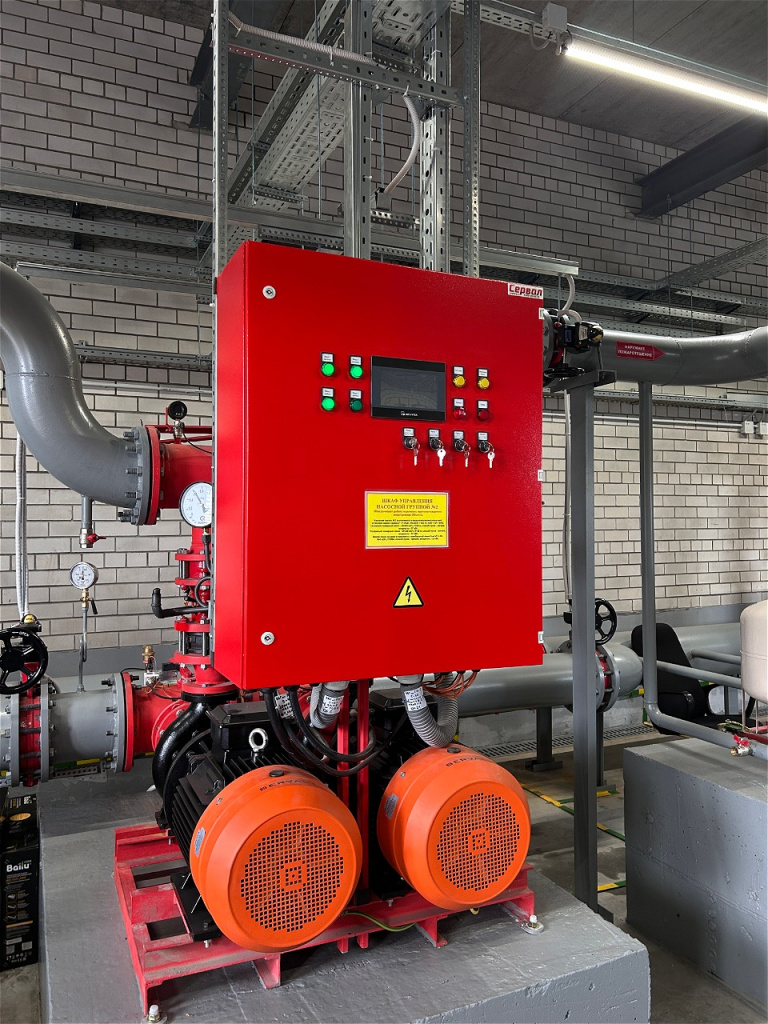

Монтаж Сервал-П должен выполняться в отапливаемом, вентилируемом техническом помещении с дренажом и достаточным пространством для обслуживания. Установку нужно размещать на специально подготовленном фундаменте. В паспорте также указаны требования по диапазону температуры, отсутствию механических нагрузок от внешних трубопроводов на коллекторы, обязательному заземлению и проверке правильности вращения насосов после электрического подключения.

Первый ввод в эксплуатацию рекомендуется выполнять квалифицированными специалистами, изучавшими руководство. Перед запуском нужно протянуть разъемные соединения, проверить заземление, затяжку клемм, отсутствие механических повреждений, герметичность соединений, удалить воздух, проверить уставки и перевести установку в режим АВТО. Первый ввод в эксплуатацию рекомендуется производить силами сервисных партнеров предприятия-производителя.

Какие документы, гарантии и сопровождение получает заказчик

При поставке пожарной насосной станции Сервал-П заказчик получает комплект эксплуатационной документации: паспорт изделия, руководство по эксплуатации и гарантийный талон. В паспорте указываются обозначение установки, заводской номер, дата изготовления, основные технические параметры и гарантийный срок. Руководство по эксплуатации содержит требования к монтажу, подключению, вводу в эксплуатацию, техническому обслуживанию, хранению, транспортированию и устранению типовых неисправностей. Гарантийный талон фиксирует условия гарантийного обслуживания и порядок обращения при неисправности.

При проектировании и увязке пожарной насосной станции учитываем требования СП 485.1311500.2020 для автоматических установок пожаротушения, СП 10.13130.2020 для внутреннего противопожарного водопровода, СП 8.13130.2020 для наружного противопожарного водоснабжения, СП 30.13330.2020 как актуализированной редакции СНиП 2.04.01-85* по внутреннему водопроводу зданий, ГОСТ Р 59636-2021, ГОСТ Р 59643-2021, ПУЭ и ТР ЕАЭС 043/2017. Шкаф управления пожаротушением разрабатывается в соответствии с ТР ЕАЭС 043/2017.

Как НПО «Авектра» помогает с подбором

НПО «Авектра» работает в B2B-сегменте и производит насосное оборудование под технические требования заказчика.Насосные установки пожаротушения Сервал-П изготавливаются под конкретный проект, а подбор строится не вокруг абстрактной модели, а вокруг потребностей объекта, рабочей точки и состава автоматики.

При подборе Сервал-П инженеры уточняют тип системы, расход и напор, состав насосной группы, резервирование, электропитание, управление задвижками, наличие жокей-насоса, требования к диспетчеризации и комплекту документов.

Нужен подбор пожарной насосной станции Сервал-П под объект? Направьте в НПО «Авектра» проект, ТЗ или опросный лист. Инженеры уточнят рабочую точку, состав насосной группы, резервирование, АВР, электрозадвижки, жокей-насос, диспетчеризацию и подготовят предложение с комплектом документов.

FAQ

Что такое пожарная насосная станция Сервал-П?

Это насосная установка пожаротушения для повышения давления воды в системах водяного пожаротушения. Она применяется на гражданских и промышленных объектах и подбирается под проектные параметры.

Где применяется Сервал-П?

На жилых, коммерческих и промышленных объектах в составе спринклерных, дренчерных и других систем водяного пожаротушения.

Что входит в состав пожарной станции?

Основные и резервные насосы на раме, коллекторы, запорная арматура, обратные клапаны, КИПиА, шкаф управления и эксплуатационная документация.

Есть ли в Сервал-П резервный насос?

Да, исполнение станции предусматривает основные и резервные насосные агрегаты. Точное количество зависит от проекта и паспорта конкретной установки.

Как запускается пожарная станция?

Установка автоматически запускается по сигналу «Пожар» от шкафа управления, внешних датчиков или кнопок, а также из системы диспетчеризации.

Поддерживает ли Сервал-П АВР?

Да, предусмотрено автоматическое резервирование питания. Логика переключения реализуется через основной и резервный вводы.

Можно ли подключить станцию к диспетчеризации?

Да. Доступны «сухие контакты»,  а в качестве дополнительной опции — шкаф (панель) диспетчеризации.

Нужен ли жокей-насос?

Не всегда. Если проектом предусмотрен дежурный режим поддержания давления, в спринклерной системе может использоваться жокей-насос.

Какие документы нужны для подбора?

Лучше всего сразу прислать проект, ТЗ или опросный лист, а также данные по расходу, напору, резервированию, автоматике и условиям монтажа.

Кто должен выполнять ввод в эксплуатацию?

Первый ввод в эксплуатацию должен выполняться квалифицированными специалистами. Производитель рекомендует проводить его с участием сервисных партнеров.
