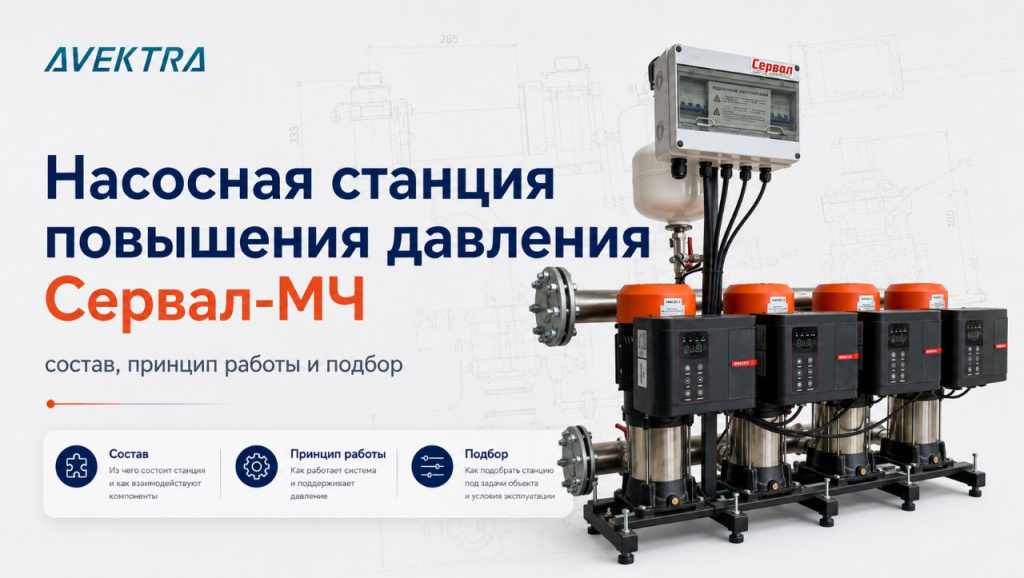

Насосная станция повышения давления Сервал-МЧ: состав, принцип работы и подбор

Сервал-МЧ — это насосная станция повышения давления для систем хозяйственно-бытового водоснабжения. Ее задача — поддерживать стабильное давление воды на объекте: в многоквартирных домах, на промышленных предприятиях и в других системах, где давления в сети недостаточно. Сервал-МЧ подбирается под конкретную рабочую точку и условия объекта, а не по одному названию модели.

Для таких установок важны не только насосы, но и вся логика работы станции: состав, автоматика, схема управления, входные параметры системы и условия монтажа. Поэтому корректный подбор начинается с расхода, напора и исходных данных по объекту.

Где применяется Сервал-МЧ

Сервал-МЧ используют в системах хозяйственно-бытового водоснабжения, где нужно обеспечить стабильное давление воды. Это могут быть жилые здания, промышленные предприятия и другие объекты, где водоснабжение должно работать без провалов по давлению и без нестабильного режима.

Если на объекте есть недостаточное или неравномерное давление, нужна не просто насосная установка, а станция, подобранная под реальный расход, напор, схему водоснабжения и условия эксплуатации. Именно в этом и заключается смысл подбора Сервал-МЧ.

Из чего состоит насосная станция повышения давления

Сервал-МЧ представляет собой несколько центробежных насосов Serval, установленных на общей раме. Насосы объединены всасывающим и напорным коллекторами из нержавеющей или оцинкованной стали и комплектуются необходимой запорной арматурой и обратными клапанами.

В стандартных установках водоснабжения используются насосы Serval, шаровые краны, обратные клапаны, дисковые затворы, КИПиА, частотные преобразователи и электроустановочное оборудование. Конкретная комплектация зависит от исполнения станции и требований объекта.

Насосные агрегаты

В основе Сервал-МЧ — несколько насосов, работающих как единая станция повышения давления. Количество насосов в конкретной установке зависит от подбора под объект. В опросном листе Сервал-МЧ отдельно предусмотрены поля по количеству основных и резервных насосов, а также вариант с рекомендуемой конфигурацией.

Коллекторы, арматура и КИП

Насосы объединяются всасывающим и напорным коллекторами. В составе станции предусмотрены запорная арматура, обратные клапаны и контрольно-измерительные приборы. Для эксплуатации это важно не меньше, чем сами насосы: именно трубная часть и КИП определяют, насколько удобно станцию монтировать, обслуживать и контролировать в работе.

Система управления и автоматика

Ключевая особенность Сервал-МЧ — мультичастотное управление. Оно обеспечивает высокую надежность и эффективность работы станции и позволяет точнее поддерживать заданный режим в системе водоснабжения.

Для объекта это означает не просто плавную работу насосов, а более устойчивый режим станции при изменении расхода воды и нагрузки на систему.

Как работает насосная станция повышения давления

Принцип работы Сервал-МЧ строится вокруг поддержания заданного давления в системе. На этапе пусконаладочных работ для этой установки отдельно проверяют корректность включения насосов, поддержание заданного давления, отсутствие утечек, отсутствие ложных срабатываний защиты от сухого хода и реакцию системы на изменение давления. Это и показывает, как станция фактически работает на объекте.

Перед запуском Сервал-МЧ проверяют правильность порядка фаз, герметичность соединений, правильность монтажа, настраивают реле сухого хода и выставляют давление, которое установка должна поддерживать. Настройка преобразователей частоты на объекте не требуется, потому что она выполняется на стадии тестирования на производстве.

То есть для Сервал-МЧ важен не просто факт пуска, а корректная работа станции в реальных условиях: без ложных аварий, без скачков давления и без нестабильной реакции на водоразбор.

Какие параметры нужны для подбора Сервал-МЧ

Для точного подбора станции нужны:

• требуемый напор станции;

• требуемый расход;

• рабочая точка;

• источник воды;

• фактическое давление на входе;

• количество основных и резервных насосов;

• дополнительные требования по объекту.

Именно поэтому в опросном листе Сервал-МЧ отдельно вынесены поля по напору, расходу, водопитанию от резервуара, количеству насосов и дополнительным требованиям. Чем точнее исходные данные, тем быстрее идет расчет и тем меньше риск пересчета уже после первого обсуждения проекта.

Что дает мультичастотное управление и резервирование

Сильная сторона Сервал-МЧ — не только мультичастотное управление, но и резервирование элементов системы управления.

В материалах по продукту прямо указано, что в установках Сервал-МЧ резервируется каждый элемент системы управления. Если один компонент выходит из строя, система автоматически переключается на резервный и продолжает работать с проектной производительностью. Это касается датчика давления, контроллера и частотного преобразователя.

Для B2B-объекта это критично. Если станция обеспечивает водоснабжение здания или технологической системы, отказ одного элемента не должен приводить к полной остановке установки.

Частые ошибки при выборе и запуске станции

Одна из типовых ошибок — не учитывать фактическое давление на входе. Если при подборе станции исходят из одних данных, а на объекте фактическое давление выше, в системе появляется избыточное суммарное давление. Это может привести к повреждению арматуры и трубопроводов, ускоренному износу оборудования и некорректной работе системы. В таких случаях приходится либо пересматривать подбор, либо ставить редуктор давления.

Вторая частая ошибка — монтаж трубопроводов без опор. Если подводящий и напорный трубопроводы не имеют собственных подпорок, вся нагрузка от массы трубы и воды в ней передается на станцию. Такая ошибка начинается как монтажная, но заканчивается уже эксплуатационной проблемой.

Третья ошибка — запуск станции без нормальной пусконаладки. Для Сервал-МЧ перед вводом в эксплуатацию проверяют монтаж, электрику, герметичность, фазировку, реле сухого хода и давление поддержания. Если этот этап пропустить, проблемы потом всплывают уже в рабочем режиме.

Какие документы и исходные данные нужны

Для подбора Сервал-МЧ лучше сразу прислать проект, ТЗ или заполненный опросный лист. Если проекта нет, базовый минимум — это расход, напор, источник воды, количество насосов и дополнительные требования по объекту. Именно такой набор данных заложен в форме опросного листа на Сервал-МЧ.

Если станции нужен ввод в эксплуатацию на объекте, по запросу заказчика пусконаладочные работы могут выполняться как отдельный комплекс работ перед запуском. Это позволяет проверить готовность установки к пуску, корректность настроек и соответствие фактической схемы условиям объекта.

Как НПО «Авектра» помогает с подбором

Подбор Сервал-МЧ идет не по каталожному названию, а по задаче объекта. Для этого инженер смотрит рабочую точку, расход, напор, источник воды, условия монтажа и требования к комплектации. Такой подход позволяет собрать установку под реальные условия системы, а не под усредненный сценарий.

Для станции повышения давления это особенно важно, потому что даже небольшая ошибка в исходных данных потом превращается в проблему уже на объекте: по давлению, по монтажу, по логике работы или по ресурсу оборудования.

FAQ

Что такое насосная станция повышения давления Сервал-МЧ?

Это установка повышения давления для систем хозяйственно-бытового водоснабжения. Ее задача — обеспечивать стабильное давление воды на объекте.

Где применяется Сервал-МЧ?

В системах хозяйственно-бытового водоснабжения: в жилых зданиях, на промышленных предприятиях и на других объектах, где нужно обеспечить стабильное давление воды.

Из чего состоит Сервал-МЧ?

Из нескольких насосов Serval на общей раме, всасывающего и напорного коллекторов, запорной арматуры, обратных клапанов и системы управления.

Что значит мультичастотное управление?

Это схема управления, которая обеспечивает высокую надежность и эффективность работы станции и помогает точнее поддерживать рабочий режим в системе.

Есть ли у Сервал-МЧ резервирование?

Да. В установках Сервал-МЧ резервируются элементы системы управления, чтобы отказ одного компонента не приводил к полной остановке станции.

Какие данные нужны для подбора?

Нужны как минимум расход, напор, рабочая точка, источник воды и данные по количеству насосов. Лучше всего сразу прислать проект, ТЗ или заполненный опросный лист.

Почему нельзя подобрать станцию только по названию объекта?

Потому что для точного подбора нужны реальные параметры системы: расход, напор, входное давление, схема водоснабжения и требования к комплектации.

Что чаще всего приводит к ошибкам после запуска?

Ошибки по входному давлению, неправильный монтаж трубопроводов без опор и запуск без нормальной проверки и настройки перед вводом в эксплуатацию.

Нужна насосная станция повышения давления под конкретный объект? Направьте проект, ТЗ или параметры системы в НПО «Авектра». Подберем Сервал-МЧ под расход, напор, рабочую точку и реальные условия эксплуатации.
