Мультичастотная схема управления. Особенности и преимущества

Мультичастотная схема управления. Особенности и преимущества

При выборе насосной установки часто сравнивают напор, производительность, тип насосов,  стоимость, комплектацию. Но в реальной эксплуатации не меньшее значение имеет сама архитектура управления. Именно она определяет, насколько ровно система держит давление, как ведет себя при переменном водоразборе, что происходит при отказе одного из элементов и сколько времени потребуется на восстановление работоспособности.

На практике чаще всего сравнивают две схемы: каскадно-частотную и мультичастотную. Обе решают задачу поддержания давления, но делают это по-разному. И именно эта разница становится особенно заметной не на этапе закупки, а в процессе пусконаладки, ежедневной эксплуатации и обслуживания.

Как работает каскадно-частотная схема

Каскадно-частотная схема построена вокруг одного частотного преобразователя и одного контроллера. Единственный частотный преобразователь, установленный в шкафу управления, регулирует работу одного насоса, а при увеличении расхода остальные насосы подключаются последовательно. Такая логика широко применяется, потому что она понятна, привычна для рынка и позволяет получить частотное регулирование без усложнения всей системы.

При небольшом водоразборе схема работает стабильно: один насос через частотный преобразователь поддерживает заданное давление. При переменном водоразборе система не всегда успевает своевременно реагировать на колебания давления, поскольку дополнительные насосы подключаются последовательно, ступенчато.

Это рабочий и распространенный подход, но его слабое место связано с тем, что ключевая функция регулирования сосредоточена в одном узле. Если центральный элемент управления отказывает, проблема затрагивает уже не один насос, а всю систему в целом.

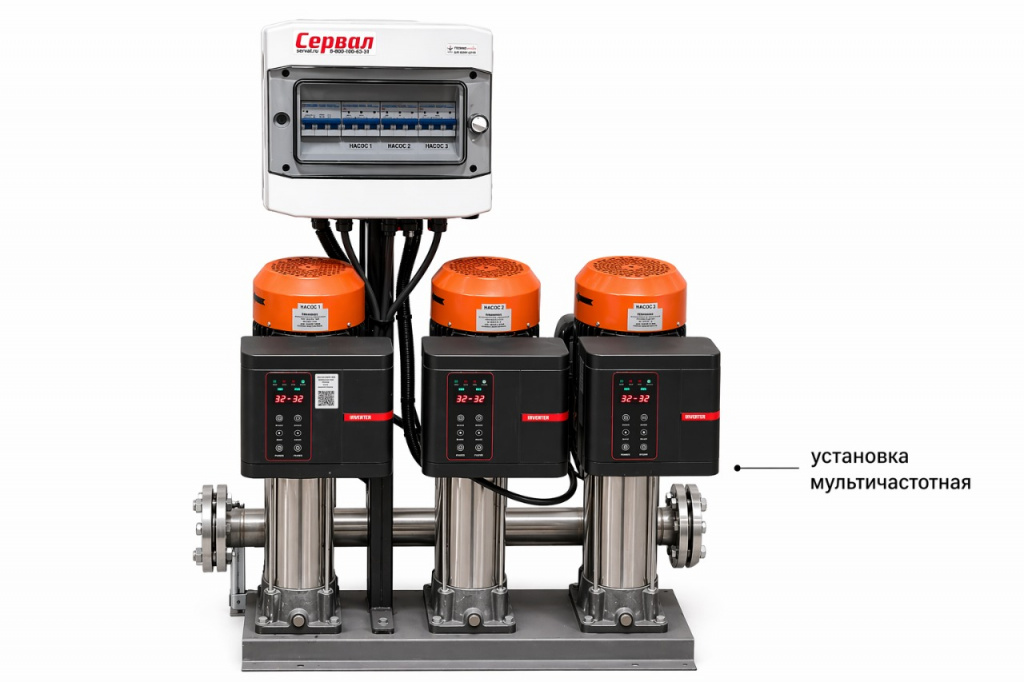

Как работает мультичастотная схема

Мультичастотная схема строится по другой логике. Здесь управление не сосредоточено в одном критическом звене, а распределяется между несколькими элементами системы. За счет этого насосная установка получает более гибкое регулирование производительности и более высокий уровень устойчивости к отказам.

Главное отличие проявляется в том, что система не завязана на один-единственный частотный преобразователь или один контроллер как на точку отказа. Нагрузка распределяется более равномерно, регулирование давления становится плавнее, а сама установка лучше адаптируется к переменному режиму водопотребления.

Именно поэтому мультичастотная архитектура сегодня все чаще рассматривается не просто как более «современная» схема, а как практический инструмент повышения надежности и удобства эксплуатации.

Характер работы: ступени против гибкого регулирования

Если сравнивать обе схемы по характеру работы, каскадно-частотное управление сочетает плавное регулирование с последовательным подключением насосов. Пока нагрузка находится в ограниченном диапазоне, давление поддерживается стабильно. Но при переменном водоразборе система не всегда успевает своевременно реагировать на колебания давления, поскольку дополнительные насосы вводятся в работу последовательно, ступенями.

Для объекта это означает, что режим поддержания давления во многом зависит от того, насколько точно настроены пороги включения, задержки и логика переходов между насосами. При корректной настройке схема работает нормально, но сама ее архитектура менее гибкая в переходных режимах.

Мультичастотная схема дает другой характер работы. Она лучше приспосабливается к изменениям расхода, позволяет более плавно перераспределять нагрузку между насосами и точнее удерживать уставку давления. В результате система работает спокойнее, а эксплуатация становится предсказуемее, особенно на объектах с неравномерным водоразбором.

Резервирование: где отказ одного элемента становится проблемой

Вопрос резервирования — один из самых важных при выборе схемы управления. В каскадно-частотной архитектуре отказ частотного преобразователя или контроллера фактически означает потерю управляющего центра системы. Даже если насосная часть исправна, установка теряет нормальный алгоритм работы. На практике это означает остановку системы или переход в нештатный режим, который уже требует вмешательства специалистов.

В мультичастотной схеме ситуация иная. При отказе одного из элементов управления система продолжает работать за счет резервирования. То есть неисправность отдельного частотного преобразователя, датчика или управляющего элемента не должна автоматически приводить к полной остановке станции. Для объектов, где перебой водоснабжения критичен, это принципиальная разница.

Именно такой подход сегодня становится особенно востребованным в установках повышения давления, где от схемы управления требуется не только регулирование, но и сохранение работоспособности при локальном отказе одного из компонентов.

Надежность: разница не в лозунгах, а в поведении системы при аварии

Надежность насосной установки принято связывать с качеством насосов, арматуры и комплектующих. Но с точки зрения эксплуатации не менее важна и надежность самой логики управления.

Каскадно-частотная схема может быть надежной при качественной сборке и грамотной настройке, однако ее уязвимость в том, что значительная часть функционала сосредоточена в ограниченном числе узлов. Поэтому отказ одного критически важного элемента способен сразу повлиять на всю систему.

У мультичастотной схемы надежность проявляется иначе. Здесь выигрыш дает не только плавное регулирование, но и архитектурная устойчивость к единичным отказам. Если один элемент выходит из строя, установка не требует немедленной остановки и срочного аварийного ремонта. В этом и заключается ключевое эксплуатационное преимущество: проблема локализуется, а не парализует всю систему.

Удобство эксплуатации: что важнее для обслуживающего персонала

С точки зрения эксплуатации важна не только схема как таковая, но и то, насколько предсказуемо она ведет себя на объекте. В каскадно-частотной системе персоналу необходимо понимать логику последовательного подключения насосов, влияние параметров контроллера на стабильность работы и зависимость всей станции от центрального управляющего контура.

Это не делает схему плохой, но делает ее более чувствительной к качеству настройки и к состоянию отдельных элементов шкафа управления. При возникновении неисправности персоналу приходится разбираться не только с самим отказом, но и с его влиянием на весь алгоритм работы станции.

В мультичастотной системе эксплуатация обычно спокойнее. При локальном отказе одного элемента установка не теряет работоспособность целиком, а значит, у обслуживающего персонала есть время на плановое вмешательство. Это особенно важно для объектов, где недопустимо принимать решения в аварийном режиме и искать причину неисправности под давлением времени.

Простота настройки и ремонта

Именно в этом пункте различие между двумя схемами становится максимально прикладным.

В каскадно-частотной схеме один и тот же частотный преобразователь, расположенный в шкафу, управляет насосом с регулированием по частоте, а остальные насосы подключаются по цепочке. Поэтому отказ частотного преобразователя или контроллера становится критичным для всей установки. Система теряет управляющую логику, и вместо локального ремонта возникает задача диагностики всей схемы.

Кроме того, на этапе пусконаладочных работ каскадно-частотная схема, как правило, требует внесения большого количества параметров в контроллер. Для стабильной и корректной работы необходимо точно отстроить уставки, алгоритмы включения, переходы между насосами и другие настройки. Это повышает требования как к пусконаладке, так и к последующему сервису.

В мультичастотной схеме подход другой. При отказе одного из элементов управления система продолжает работать за счет резервирования, поэтому нет необходимости срочно останавливать станцию и тратить время на глубокую диагностику всей системы. В ряде случаев неисправный частотный преобразователь проще и быстрее заменить целиком, чем искать внутренний дефект на объекте. Невысокая стоимость таких преобразователей делает этот путь экономически оправданным.

С точки зрения настройки мультичастотная схема также удобнее: встроенный алгоритм адаптации под систему водоснабжения сокращает объем ручных настроек. По сути, при вводе в эксплуатацию нужно задать требуемое давление, а дальнейшая логика работы подстраивается под режим объекта. Для наладчика это означает меньше времени на настройку, а для заказчика — более быстрый ввод установки в рабочий режим.

Где мультичастотная схема дает наибольший эффект

На объектах с относительно простым режимом работы каскадно-частотная схема остается понятным и применимым решением. Но там, где на первый план выходят бесперебойность водоснабжения, устойчивость к отказам и удобство сервисного обслуживания, преимущества мультичастотной архитектуры становятся гораздо заметнее.

В первую очередь это касается жилых и коммерческих объектов, где нестабильное давление или остановка насосной станции быстро превращаются из технической проблемы в эксплуатационный конфликт. В таких условиях важна не только способность установки поддерживать давление, но и ее способность продолжать работу даже при отказе отдельного элемента управления.

Именно поэтому в современных установках повышения давления все чаще применяются решения, где резервируется не только насосная часть, но и элементы системы управления.

Вывод

Каскадно-частотная схема — это рабочая и понятная архитектура, которая по-прежнему используется на множестве объектов. Но ее возможности и ограничения нужно оценивать не только по стоимости входа, а по тому, как система поведет себя при изменении расхода, при отказе частотного преобразователя или контроллера, а также сколько времени займет ее восстановление.

Мультичастотная схема интересна тем, что переносит акцент с самого факта регулирования на устойчивость всей установки в реальной эксплуатации. Более гибкий характер работы, резервирование элементов управления, меньшая зависимость от одной критической точки отказа и более простая пусконаладка делают ее особенно оправданной там, где надежность системы водоснабжения важнее формальной простоты схемы.

При выборе архитектуры управления имеет смысл сравнивать не только алгоритм запуска насосов, но и поведение станции в аварийной ситуации, трудоемкость настройки и скорость восстановления после отказа отдельного элемента.
